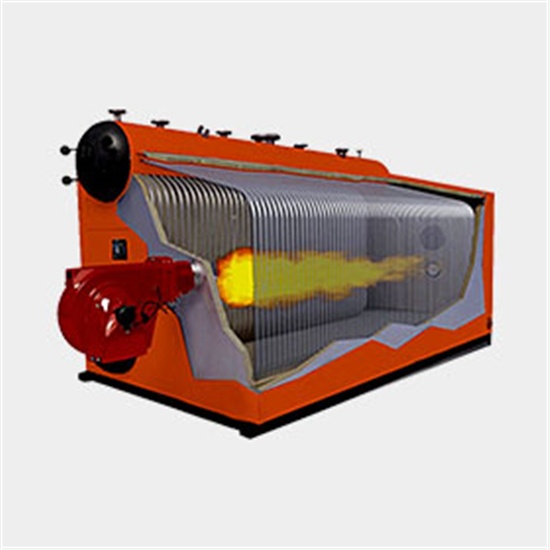

/uploads/2023/03/150905045837.jpg

SZS燃油燃?xì)忮仩t

適用燃料:天然氣、焦?fàn)t煤氣、城市煤氣、液化氣、輕柴油、重油
應用范圍:化學、塑料、橡膠、建業、林業、混泥土蒸養、板材加工、醫藥工業蒸餾等
產品簡介:SZS系列鍋爐本體為雙鍋筒、縱置式、室燃D型布置結構,右側為爐膛,左側為對流管束。通過下鍋筒中間和兩端的活動支座固定在本體底盤上,并鍋爐整體向兩端膨脹。爐膛四周為窄間距管膜式水冷壁,爐膛左側的膜式水冷壁將...

24小時銷售熱線: 18039536698

產品介紹

  SZS系列鍋爐本體為雙鍋筒、縱置式、室燃D型布置結構,右側為爐膛,左側為對流管束。通過下鍋筒中間和兩端的活動支座固定在本體底盤上,并鍋爐整體向兩端膨脹。爐膛四周為窄間距管膜式水冷壁,爐膛左側的膜式水冷壁將爐膛與對流管束有效密封隔開,對流管束區后部為拉稀的措列結構。鍋爐前部為順列結構,爐膛燃燒產生煙氣從爐膛尾部的出煙口進入燃盡室、對流管束區,然后從鍋爐左側前部轉向進入螺旋翅片管節能器和冷凝器,*后進入煙道入煙囪排向大氣。

  SZS型油氣鍋爐爐膛水冷壁及對流煙道全部采用膜式壁結構,密封性好,熱吸收率高,且有效降低耐火磚的使用及維修工作量。鍋爐采用高熱阻材料作為絕熱層,保溫性能良好。尾部布置有節能冷凝器.能有效降低排煙溫度,鍋爐熱效率高。擁有新型專利證書,實用新型名稱:一種三回程低氮冷凝蒸汽鍋爐;專利號:ZL 2020 2 0046462.8

  SZS燃油氣鍋爐符合目前我國低氮排放標準要求(NOx≦30mg/NM3),可以很好的適配環境政策較為嚴苛的北京、鄭州等地區。

  SZS燃油氣鍋爐廣泛適用于化工、造紙、機械、食品加工、醫藥生產、釀酒行業、建筑物料加工、防火材料加工等

性能特點
技術參數
項目 SZS2-2.5-Q,Y SZS4-2.5-Q,Y SZS6-1.25/1.6/2.5-Q,Y SZS10-1.25/1.6/2.5-Q,Y SZS15-1.25/1.6/2.5-Q,Y SZS20-1.25/1.6/2.5-Q,Y SZS25-1.25/1.6/2.5-Q,Y SZS30-1.25/1.6/2.5-Q,Y
額定蒸法量(h/t) 2 4 6 10 15 20 25 30
額定工作壓力(MPa) 2.5 2.5 1.25/1.6/2.5 1.25/1.6/2.5 1.25/1.6/2.5 1.25/1.6/2.5 1.25/1.6/2.5 1.25/1.6/2.5
額定蒸汽溫度(℃) 225 225 194/204/225 194/204/225 194/204/225 194/204/225 194/204/225 194/204/225
給水溫度(℃) 20 20 20 104/20 104/20 104/20 104/20 104/20
受熱面積(㎡) 本體 46.22 90.22 125.60 205.56 216.84 271.50 285.24 392.34
節能器 23.3 35.8 63.4 132.2 283.6 411.2 504.8 471.2
冷凝器 15.0 25.4 41.5 62.8 101.1 134.7 168.3 252.4
適用燃料 天然氣、沼氣、焦?fàn)t煤氣、輕油、甲醇、生物柴油
燃料消耗量 天然氣(Nm3/h) 144 288 432 720 1080 1440 1800 2160
輕油(Kg/h) 124 244 372 620 930 1240 1550 1860
熱效率(%) >98 >98 >98 >98 >98 >98 >98 >98
最大輸出重量 20.4 25.0 32.0 40.0 45.0 50.6 60.0 68.2
最大輸出尺寸 5.7x1.97x3.60 5.76x41.0x3.70 8.00x3.60x4.70 7.87x3.40x3.40 8.90x3.90x4.00 8.90x3.90x4.00 10.50x4.12x4.15 10.50x4.30x4.23
